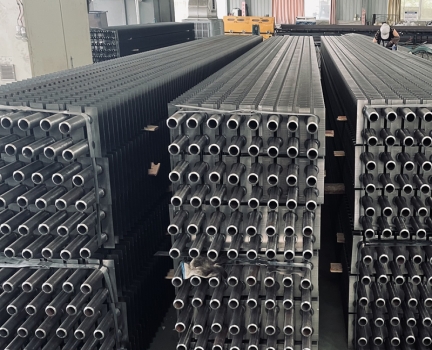

冷凝器用H型翅片管

　　冷凝器用H型翅片管安裝的結構對積灰和磨損的影響：兩片中間的縫隙，有利用煙氣的流動和對積灰的沖刷，因為在縫隙處煙氣有較高的流速;管子順排排列，阻力小磨損小;H型翅片可以利用流動空間，保持較大的翅片面積和翅化比;翅片的厚度可以根據抗磨損的需要任意選擇;翅片互相平行且獨立，沒有螺旋角的影響，因而便于除灰。

　　結構特點：

　　1.翅片分為兩個對稱的半片，從兩側壓緊管壁，采用電阻焊于管壁焊接，中間留有yi定的縫隙;

　　2.兩支圓管可以共用*組翅片，叫雙管H型翅片，也可以中間僅放*個圓管，叫單管H型翅片。

　　3.由H型翅片管組成的換熱器，緊密排列，管束呈順排排列。
